Типы и конструкции судовых редукторов весьма, страница 2

Что такое реверс редуктор

Планируя изготовить реверсивный редуктор своими руками, необходимо прежде всего ознакомиться более подробно с этой важной деталью. Она представляет собой специальный механизм, который передавая преобразованную энергию, полученную от двигателя, приводит в действие основные механизмы агрегата

Подобные устройства повсеместно применяются в снегоходах Буран, мотоблоках различных производителей. Существует несколько разновидностей редукторов, среди которых можно упомянуть следующие типы:

Каждый тип обладает своими особенностями, преимуществами и недостатками, которые целесообразно изучить подробнее. Понижающие изделия предназначены для использования в тех случаях, когда требуется существенно уменьшить количество оборотов, повысив силу крутящего момента. Как правило, подобная потребность возникает в сфере сельского хозяйства, поскольку понижающие редукторы повсеместно устанавливают на тракторы.

Угловой редуктор представляется одним из самых эффективных, призван обеспечить корректное взаимодействие силового агрегата с трансмиссией. Благодаря простому устройству, а также длительному сроку службы подобные изделия повсеместно используются в мотоблоках различных моделей.

Наиболее простым по своей конструкции представляется шестеренчатый редуктор, который отличается высокой степенью надежности, а также высокой износостойкостью. Стоимость подобных изделий крайне мала, они используются для передачи энергии двигателя колесам.

Реверсивные модификации, например РР 300 значительно отличаются от всех прочих типов устройств, поскольку позволяют значительно расширить возможности агрегата. Они оснащены муфтой, размещенной между шестеренками конического типа, позволяют технике осуществлять движение в обратном направлении. Следует упомянуть, что данный тип механизма не позволяет развивать внушительную скорость движения.

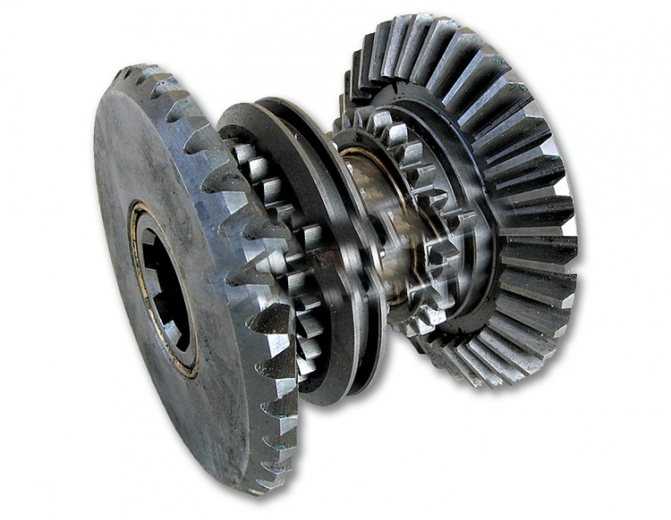

Устройство реверсного механизма

Выяснив особенности, которыми обладает судовой дизель 3Д6 и другие виды реверс-редукторов, необходимо более подробно ознакомиться с его конструкцией. Она значительно сложнее, нежели прочие аналоги, что обусловлено необходимостью преобразования движения в обратном направлении.

К основным элементам его конструкции следует отнести:

• корпус муфты, крышка;
• диски — задний, передний, нажимной;
• валы переднего/заднего хода, а также выходной;
• шестеренчатые механизмы, включая ведущие и промежуточные элементы.

Самодельный агрегат по своим техническим характеристикам практически полностью идентичен покупным аналогам различных производителей, например, Техномастер. Однако стоимость его изготовления будет значительно ниже.

https://youtube.com/watch?v=n_GAGsHClog

Судовые двигатели, реверс-редуктор, главный редуктор — характеристики

Судовой двигатель – это центральная часть силовой установки, генерирующая энергию для вращения винта судна. Наиболее распространенным типом судового двигателя является дизель, т. к. они экономичнее других вариантов.

Преимущества судовых двигателей:

• большой запас прочности;
• возможность реверса – обратного хода двигателя;
• нетребовательность к обслуживанию;
• возможность работы на тяжелом топливе (см. Топливо для судовых двигателей);
• допустимость больших габаритов и веса силовой установки.

Дизельные судовые двигатели применяются для широкого перечня кораблей, начиная от небольших пассажирских кораблей и заканчивая довольно крупными грузовыми судами. Другие менее распространенные варианты судовых двигателей – турбины на паре или газе.

Самодельные редукторы,КПП и др.

Предлагаю собрать в одном месте самодельные редукторы,КПП, ведущие мосты и подобное. Обсудить способы изготовления деталей, корпусов для них. РЕДАКТОРУ — если уже есть подобная тема — подскажите пожалуйста.

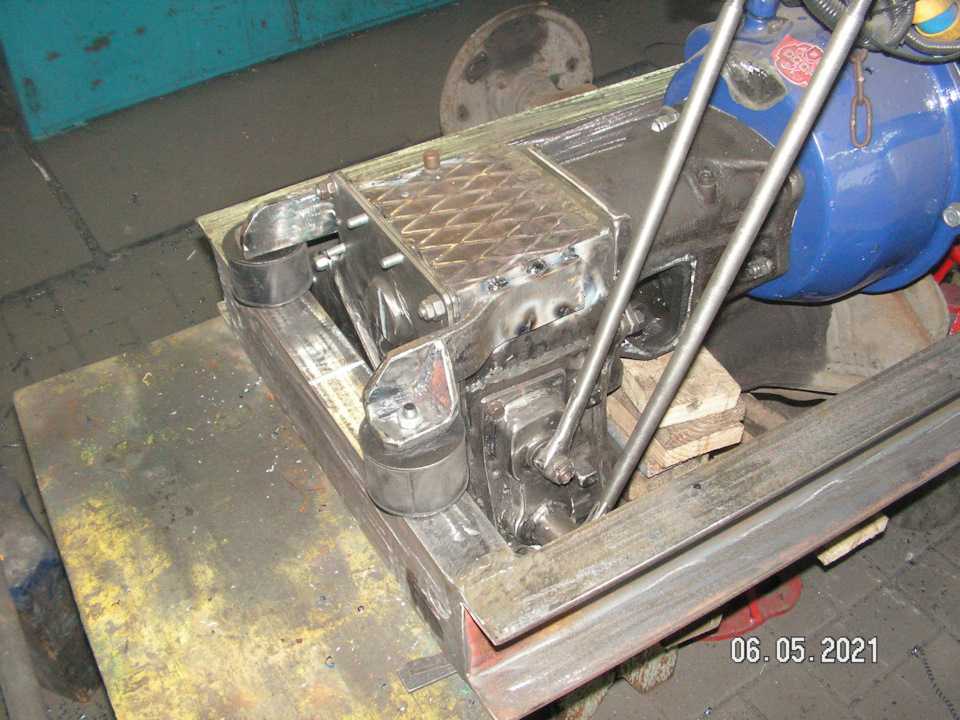

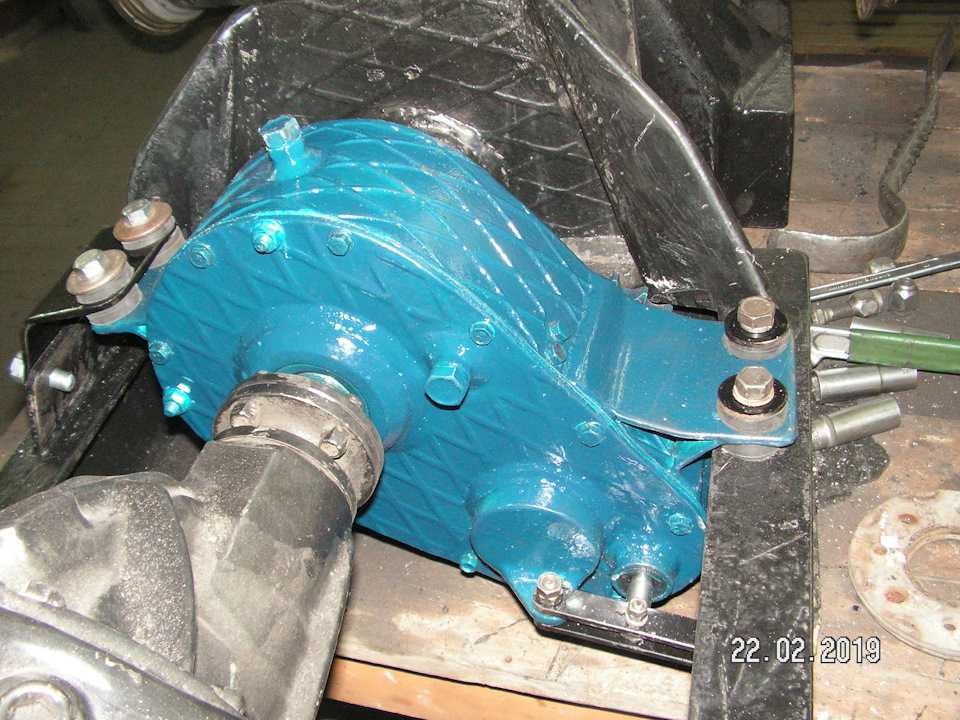

вот мой угловой редуктор. шестерни с дефиренциала от кары шестерню полуоси завтулил под вал 25 мм и обварил втулку шестерню сателлита просто обварил к валу 20мм все остальное видно из фотографий если что спрашивайте фото нарезки шлицов постоновочное просто хотел показать как резал по этому с соосностью на заморачивался

Запомни: лучше день потерять, потом за пять минут долететь мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

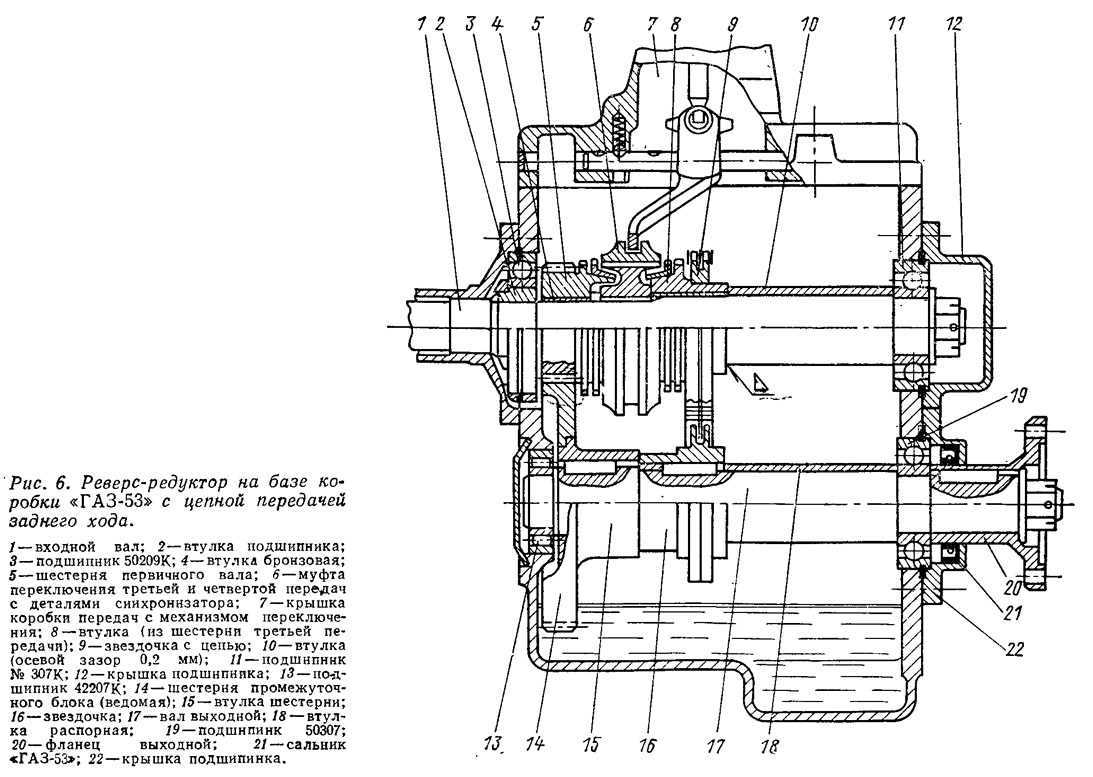

Наконец-то инет заработал. Собирал 2 года назад для соединения КПП ГАЗ-51 и моста М-412 . Корпус — швеллер 14, шестерни из КПП 51-й (3-й передачи, в ведущую вварены шлицы под выходной вал КПП ГАЗ-51),на выходе редуктора — обрезаный вторичный вал КПП ГАЗ-51.

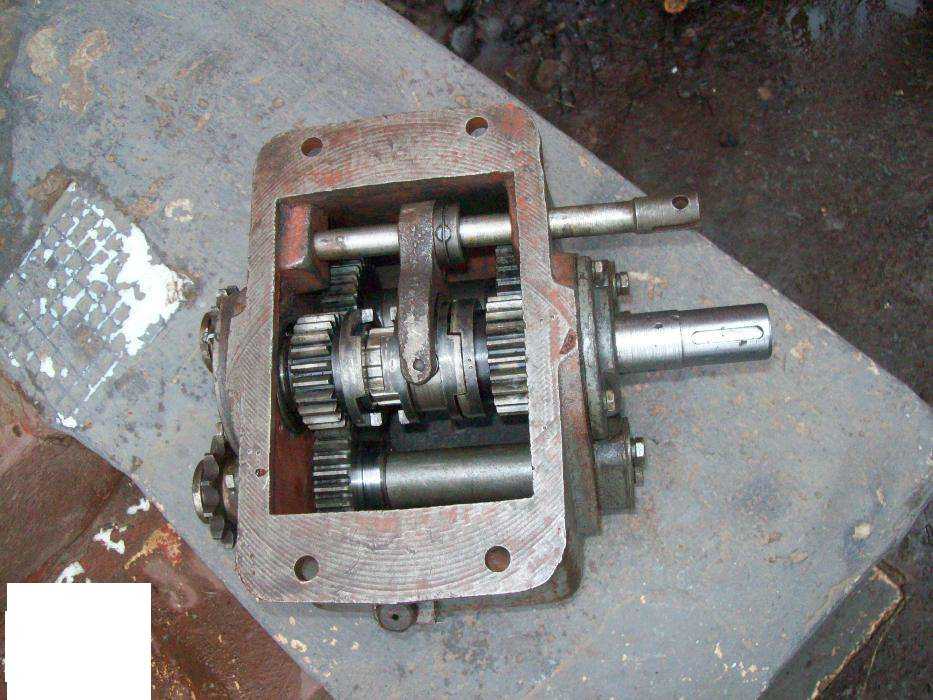

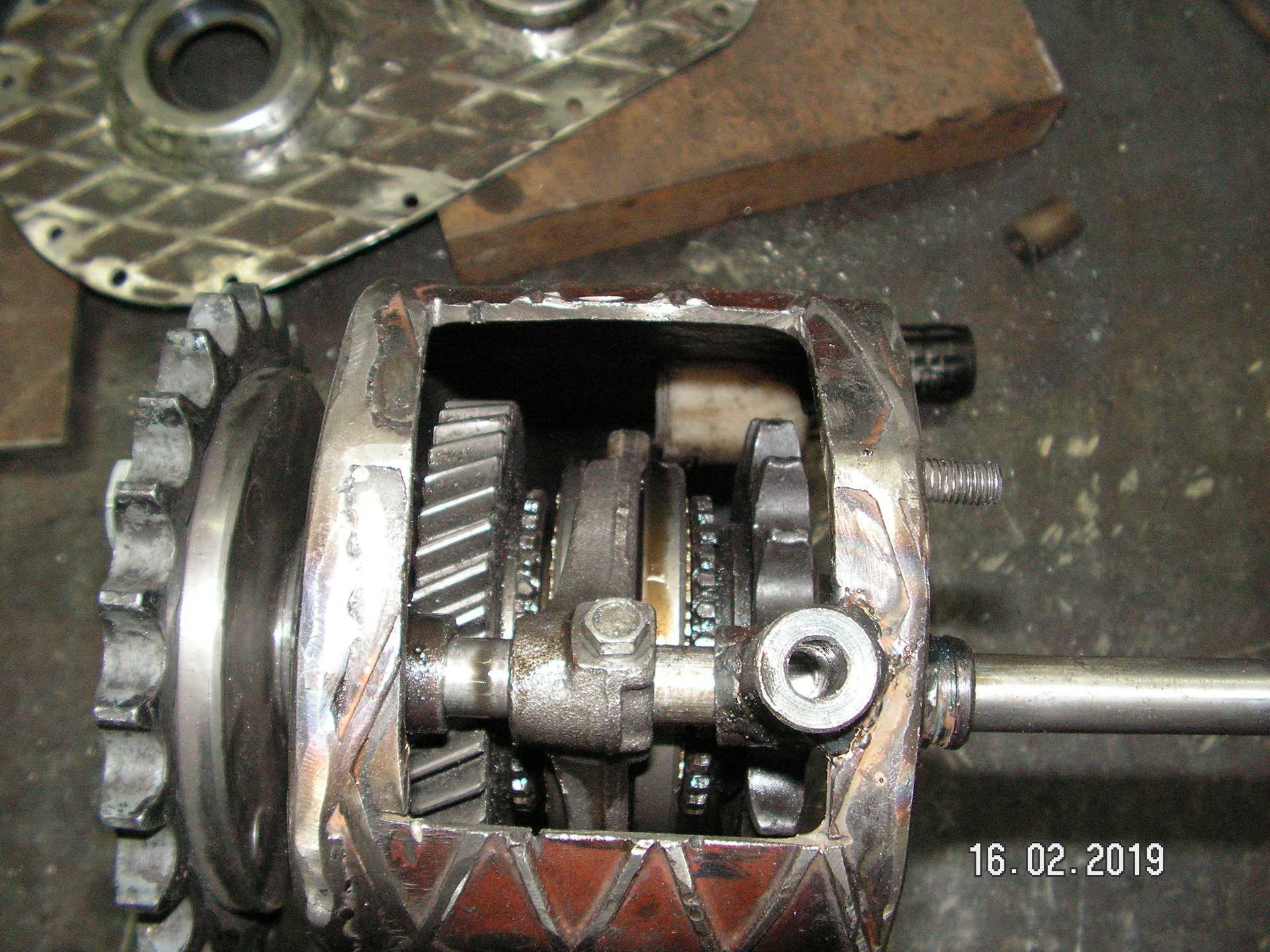

Изготовление реверс редуктора своими руками

Желая самостоятельно изготовить редуктор типа РРП 15, необходимо заблаговременно найти все необходимые элементы конструкции, а также подготовить инструменты. Для сборки устройства вполне достаточно стандартного набора приспособлений — отвертка, ножовка, плоскогубцы, тиски, а также некоторые другие инструменты. Кроме того, мастеру обязательно потребуется сварочный аппарат.

Для успешной сборки целесообразно придерживаться следующего алгоритма действий:

1. Собрать корпус, желательно из металлических пластин. При желании можно воспользоваться корпусом вала от Урала, однако потребуется его дальнейшая доработка.
2. Шестеренки для механизма проще всего взять из популярной бензопилы Дружба, которая повсеместно встречается у отечественных потребителей.
3. Соединить все необходимые элементы в соответствии со схемой.

Поскольку от качества исходных комплектующих напрямую зависит срок службы редуктора, настоятельно рекомендуется использовать детали с минимальной степенью износа.

Схема самодельного редуктора

Поскольку подобного рода устройство отличается сложной конструкцией, при самостоятельной сборке велика вероятность допустить ошибки. Избежать их поможет детальная схема-чертеж, с помощью которой можно без труда определить положение каждого элемента, а также метод их соединения.

Принцип работы судового реверс редуктора, а также его установка и эксплуатация.

На сегодняшний день ООО «Элкон» успешная и быстрыми темпами развивающаяся компания. Поставка судовых двигателей, а также их модулей, судовых дизель-генераторов, и прочего агрегатов. Среди поставляемой продукции есть и судовой реверс-редуктор. Представляющий собой автономный агрегат, судовой реверс редуктор имеет собственную систему смазки, фильтрации масла и управления. Помимо этого, данный агрегат оборудован охладителем, в котором охлаждается масло.

Виды судовых реверс редукторов

Судовые реверс редукторы различаются по своей максимальной мощности, массе, частоте вращения. Чем мощнее редуктор, тем выше скорость переключения из одного режима в другой. У наиболее мощных образцов эта скорость – доли секунды

Еще одно важное принципиальное отличие: механические реверс редукторы, с ручной системой управления, и гидроуправляемые — в гораздо большей степени автоматизированные. Редукторы с ручным управлением обычно дешевле по стоимости, а управлять ими сложнее

Гидроуправляемые модели редукторов более совершенны, поэтому обычно на порядок дороже механических аналогов.

Принцип работы судовых реверс редукторов

Судовые реверс-редукторы применимы на всех судовых дизелях. Их основная функция — переводить крутящий момент с двигателя на гребной винт, а также изменять направления вращения. Реверс редукторы приводятся в действие вручную или автоматически, таким образом, изменяя принцип управления судном

Реверс редуктор устанавливается непосредственно на двигатель, поэтому важно, чтобы редуктор и двигатель полностью совпадали по своим характеристикам

Судовые реверс редукторы и начало работы с ними

Прежде, чем в первый раз запустить в работу реверс редуктор, нужно залить в корпус необходимое количество масла. Помните, что ни в коем случае нельзя заправлять судовой реверс редуктор уже отслужившим маслом! После того, как масло залито, установите рычаг управления в нейтральную позицию и на несколько секунд запустите судовой двигатель на небольших оборотах. Измерьте количество масла маслоуказателем и при необходимости отрегулируйте

Очень важно следить за работой реверс редуктора и вовремя проводить необходимые процедуры по техническому обслуживанию. Время от времени необходимо менять масло и одновременно с этим промывать детали фильтра

В первый раз масло требуется заменить через 100-120 часов после начала работы редуктора. При дальнейшей работе заменять масло требуется не реже, чем через 3000 часов работы агрегата.

Судовые реверс редукторы. Предлагаем качество и надежность.

Все поставляемые нашей компанией судовые реверс редукторы прошли процесс соответствующей сертификации, поэтому вы можете не сомневаться в их качестве, надёжности и практичности. Прочные и лёгкие современные материалы, из которых изготовлены редукторы, делают прибор защищенным от ненужного проникания воды. Высокое качество и универсальность позволяют применять редукторы на различных судовых дизелях. Конструкция прибора позволяет ему выполнять свою работу даже при самых высоких нагрузках, а установка и эксплуатация агрегата легка и понятна. С ув. ООО «Элкон»

Особенности редукторов по виду механических передач

Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.

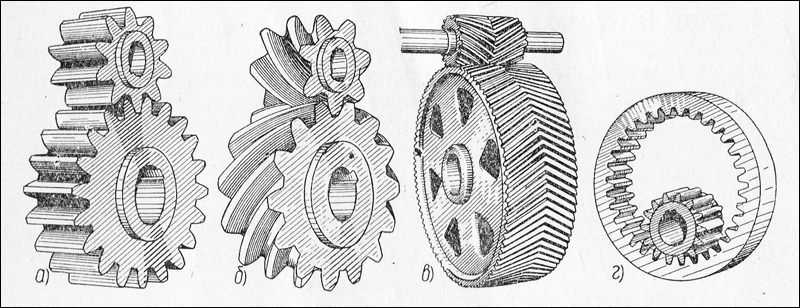

Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.

а) Прямозубая цилиндрическая передача

б) Косозубая цилиндрическая передача

в) Шевронная цилиндрическая передача

г) Цилиндрическая передача с внутренним зацеплением

Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.

а) Коническая зубчатая передача с прямым зубом

б) Коническая зубчатая передача с косым зубом

в) Коническая зубчатая передача с криволинейным зубом

г) Коническая гипоидная передача

Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.

Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.

а) Червячная передача с цилиндрическим червяком

б) Червячная передача с глобоидным червяком

в) Спироидная передача

г) Тороидно-дисковая передача

д) Тороидная передача внутреннего зацепления

Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.

1) Зубчатое колесо с внутренними зубьями

2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора

3) Генератор волн

Судовые редукторы Hangzhou Advance Gearbox Group Co., Ltd (Китай)

Особенности работы

Реверсирование в судовых редукторах производится за счет переключения многодисковых фрикционных муфт посредством гидравлической системы управления. Последняя конструктивно состоит из масляной помпы и золотника. Золотниковый механизм используется для распределения подачи смазки на гидромуфты. Таким образом, изменяется направление прокручивания выходного вала.

Механизм управления самого золотника может быть механическим или автоматическим, с пультом. Нужно учитывать, что на передний и задний ход передаточное число всегда одинаковое. Если в маркировке китайского реверс-редуктора предусмотрен символ Q, это говорит о том, что модель более мощная. В ней предусматривается возможность использования двух передач с разными передаточными числами.

Основным преимуществом китайского реверс-редуктора является плавное зацепление шестеренок. Это обеспечивает их более высокий ресурс эксплуатации. В гидравлических моделях имеется возможность регулировки временной задержки включения скорости.

По типу исполнения бывает два типа устройств:

• со специальным фланцем, жестко фиксирующимся на моторе;
• в открытом корпусе.

Чтобы смягчить крутильные вибрации мотора на механизм, дополнительно используется прорезиненная или высокоэластичная муфта. Этот компонент оснащается зубчатым кольцом, фиксирующимся на маховике силового агрегата. Для подачи смазочного материала используется шестеренчатая муфта. Масло циркулирует через фильтр и охлаждается в специальной навесной холодильной камере. В реверс-редукторах Hangzhou Advance используются упорные подшипники, позволяющие воспринимать нагрузку от гребного винта.

Продукция китайского производителя популярна во всем мире. Реверс-редукторы ставятся на морские и речные плавательные средства, при этом имеют одобрения регистров РРРС и РМРС. В ООО «Генератор» можно купить лучшие устройства от Hangzhou Advance с возможностью доставки в любой регион России. Цену услуги предварительно согласовывайте с менеджером. Лояльная стоимость реверс-редукторов обусловлена прямым сотрудничеством с производителем.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью. В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Типы редукторов

Типы редукторов в соответствии с классификацией по ГОСТу классифицируют по типу механической передачи и выделяют:

• цилиндрические;
• планетарные;
• конические (коническо-цилиндрические);
• червячные;
• волновые.

Учитывая технические характеристики редуктора каждого типа рассмотрим их принцип действия и особенности более детально.

Цилиндрический редуктор

Цилиндрический редуктор – наиболее распространен в промышленности и чаще всего применяется с целью изменения параметров вращения и передачи крутящего момента. В зависимости от типа механизма и специфики конструкции применяются во многих областях, хотя наибольшее распространение получили в металлургии, машиностроении, в электрооборудовании и автомобилях. Особенности конструкции предусматривают различные вариации, обеспечивающие оптимальные рабочие условия для каждого типа механизма индивидуально. Конструкция независимо от модификации включает такие элементы: колесо, комплект подшипников, корпус, смазочную систему, шестеренку, ведущий и ведомый валы. Такой механизм очень шумный, так как во время соприкосновения зубьев валов возникает удар. Но при этом исключается, перегрев механизма из-за отсутствия трения между деталями.

Планетарный редуктор

Планетарный редуктор работает на основании передачи крутящего момента планетарным способом. Планетарная передача предполагает наличие солнечной шестерни, расположенной в центре, коронной шестерни на периферии, а также сателлитов и водила. Три сателлиты располагаются между коронной и солнечной шестеренками. Водила соединяет между собой сателлиты, которые вращаются на его осях. Крутящий момент во время движения будет увеличен во столько раз, во сколько меньше число зубьев на солнечной шестеренка в сравнении с коронной.

Конический редуктор

Конический редуктор обеспечивает передачу вращательного движения с одного вала на другой при помощи зубчатой передачи и муфт. Механизм незаменим в тех случаях, когда конструктивно требуется расположить ведомый и ведущий валы в перпендикулярном положении относительно друг друга. Показатель крутящего момента и угловая скорость регулируются при помощи изменения размеров зубчатых колес или муфты. Существуют узкие и широкие типы конических редукторов. Механизм имеет в сравнении с цилиндрическим меньший КПД и более частое заедание зубьев во время движения.

Червячный редуктор

Червячный редуктор за счет уникальной конструкции допускает вращение вала в разные стороны. Такая особенность вызывает перегрев при повышенных нагрузках, самоторможение и заедание, поэтому механизм должен эксплуатироваться при средней загруженности, не доходя до граничных показателей мощности.

Среди преимуществ выделим высокий показатель КПД до 94%, большое передаточное число при использовании одной ступени, отсутствует шум во время движения и устойчивость к неблагоприятным условиям работы.

Волновой редуктор

Волновой редуктор конструкционно отличается от других типов и включает неподвижное зубчатое колесо, гибкий элемент с зубьями и генератор волны в центре механизма. Во время вращения внутреннего элемента, гибкая шестеренка зубьями одновременно захватывает несколько зубьев зафиксированной шестерни, что создает высокую жесткость при малых люфтах. Механизм обеспечивает высокое передаточное число, имеет компактные размеры, высокая точность кинематики и плавный ход, устойчивость к повышенным рабочим нагрузкам.

Мотокультиватор, мощность, реверс, моточасы.

Вопросы созрели при выборе:

1. Насколько нуженнеобходим реверс и в каких случаях?
2. На какую мощность ориентироваться чтобы прицепить плужок?
3. Ресурс 1500 часов это много или мало?
4. Какой редуктор лучше/долговечнее? Цепной или червячный?
5. MasterYard кто-нибудь юзал?

Ну и вообще какие особенности и на что обратить внимание при выборе?

AliBaba написал : на что обратить внимание при выборе

А какой объём работ Вы планируете? Может есть смысл подумать между мотоблок/мотокультиватор?

Соток 6 и с перерывом в пару дней еще столько-же, ну и соответственно потом окучивания всякие и прочее.

Смущает ресурс двигателей указанный. у MasterYard. B&S 1200 а у Subary 2500 хотя если посчитать то лет на 10 при таких обьемах должно хватить и 12000

1. Насколько нуженнеобходим реверс и в каких случаях?

С реверсом лучше, но можно и без него при наличии навыков, которые Вы приобрете после того, как тысячу раз проклянете себя за то, что не взяли с реверсом.

1. На какую мощность ориентироваться чтобы прицепить плужок?

Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

1. Ресурс 1500 часов это много или мало?

На Вашу жизнь хватит.

1. Какой редуктор лучше/долговечнее? Цепной или червячный?

1. MasterYard кто-нибудь юзал?

пахарь Спасибо за ответ по делу

AliBaba написал : «ответ по делу»

А почему в кавычках то? Или Вы ждали в ответ «диссертацию» (обоснование, ссылки, техническую документацию)?

Это было написано типа определения/цитаты а не иронии. Так сказать стандартное выражение.

Ну ясно, я тоже так надеялся думать. С наступающим.

пахарь написал : Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

По моему мнению Нестолько силы важны, как масса.

valerich написал : Нестолько силы важны, как масса.

Уважемый, Валерич! Лично Вас с Новым годом! Масса, вес, легкость-тяжесть, ведь понятно, что имеется в ввиду.

А есть ли у кого мнения по поводу двигателя MASTERYARD? чего это такое?

Однако двигатель там LONCIN LC170F 212CC Gasoline engine Хотя в инете его ресурса и профине профи пригодности найти не удалосььь.

пахарь написал : Цитата:Сообщение от AliBaba

1. Какой редуктор лучше/долговечнее? Цепной или червячный? Думаю цепной.

Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

А вот и про LONCIN нашлось немножко.

Осталось выяснить что же такое тогда за двигатель Robin Subaru EP 16 .

Никто толком так ничего и не сказал.

Субару ЕР нормальный движок, любительский, как Хонда GC. Если каждый день тележку не возить за 15 км туда и обратно, то очень надолго хватит.

пахарь написал : Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

Нет таких редукторов. Есть ременая передача.

пахарь написал : у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные

Хоть одного из многих, пожалуйста, покажите.

andrexS написал : Нет таких редукторов.

AlNik54 написал : пожалуйста, покажите.

Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

Вы наверно шутите? у этих культиваторов используется цепь.

Несите чушь бережно, стараясь не расплескать. Чушь хороша, когда она полная!

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), используется в редукторе ременная передача.

путаете понятия редуктор и передача

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать,помимо редуктора, открытые зубчатые передачи, цепные или ременные передачи . (с)

К примеру, у Efco MZ 2085R первичная передача-ремень,вторичная-цепь.
