Технологии получения СУГ и СПГ
Чтобы перевести метан из газового состояния в жидкое, его необходимо охладить до -163 °С. А пропан-бутан сжижается уже при -40 ° С. Соответственно технологии и затраты в обоих случаях сильно различаются.
Для сжижения природного газа используются следующие технологии от разных фирм:

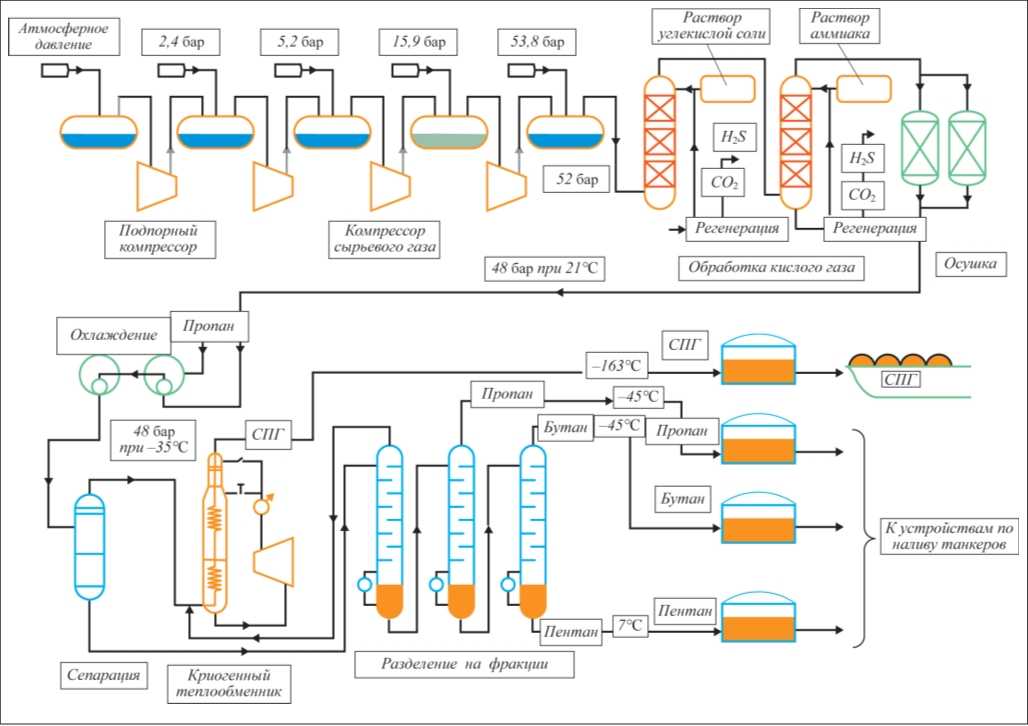

В основе всех них лежат процессы компримирования и/или теплового обмена. Операция по сжижению происходит на заводе в несколько этапов, в ходе которых газ постепенно сжимается и охлаждается до температуры перехода в жидкую фазу.
Подготовка газовой смеси
Перед тем как начать сжижать сырой природный газ, из него требуется удалить воду, гелий, водород, азот, соединения серы и другие примеси. Для этого обычно применяют адсорбционную технологию глубокой очистки газовой смеси путем пропускания ее через молекулярные сита.
Затем происходит второй этап подготовки исходного сырья, в ходе которого удаляются тяжелые углеводороды. В итоге в газе остаются лишь этан и метан (либо пропан и бутан) с объемом примесей менее 5%, чтобы уже эту фракцию начать охлаждать и сжижать.
Фракционирование позволяет избавиться от вредных примесей и выделить только основной газ для последующего сжижения. При давлении 1 атм температура перехода в жидкое состояние у метана -163 °С, у этана -88 °С, у пропана -42 °С, а у бутана -0,5 °С.
Как раз эти температурные различия и объясняют причину, зачем разделяют на фракции и только потом сжижают газ, поступающий на завод. Единой технологии сжижения для всех типов газообразных углеводородных соединений не существует. Для каждого из них приходится строить и применять свою технологическую линию.
Основной процесс сжижения
Основой для перевода газ в жидкое состояние служит холодильный цикл, в ходе которого тем или иным хладагентом теплота переносится от среды с низкой температурой к среде с более высокой. Процесс этот многоступенчатый и требует наличия мощных компрессоров для расширения/сжатия теплоносителя и теплообменников.
В качестве хладагента на разных стадиях сжижения применяются:
Например, для первичного охлаждения природного газа на «Ямал-СПГ» Новатэка используется прохладный арктический воздух, который позволяет понизить температуру исходного сырья с минимальными затратами сразу до +10 °С. А в жаркие летние месяцы вместо него предусмотрено использование морской воды из Северного Ледовитого океана, имеющей независимо от времени года на глубине постоянные 3–4 °С.
При этом в качестве конечного хладагента на Ямале применяют азот, получаемый прямо на месте из воздуха. В результате Арктика дает все необходимое для получения СПГ – от исходного природного газа до используемых в процессе сжижения рабочих агентов.
Пропан сжижается по аналогичной с метаном схеме. Только температуры охлаждения ему требуются гораздо менее низкие – минус 42 °С против минус 163 °С. Поэтому сжижение газа для газгольдеров стоит в разы дешевле, однако сам получаемый пропан-бутановый СУГ востребован на рынке меньше.
Транспортировка и хранение
Практически весь объем СПГ перевозится крупногабаритными морскими танкерами-газовозами от одного берега к другому. Транспортировка по суше ограничена необходимостью поддерживать температуру «жидкого голубого топлива» на значениях около -160 °С, иначе метан начинает переходить в газовое состояние и становится взрывоопасным.
Давление в емкости с СПГ близко к атмосферному. Однако, если температура жидкого метана поднимется выше -160 °С, то он начнет превращаться из жидкости в газ. В результате давление в емкости начнет повышаться, что представляет серьезную опасность. Поэтому танкеры для перевозки СПГ оборудуются установками поддержания низких температур и мощным слоем теплоизолятора.

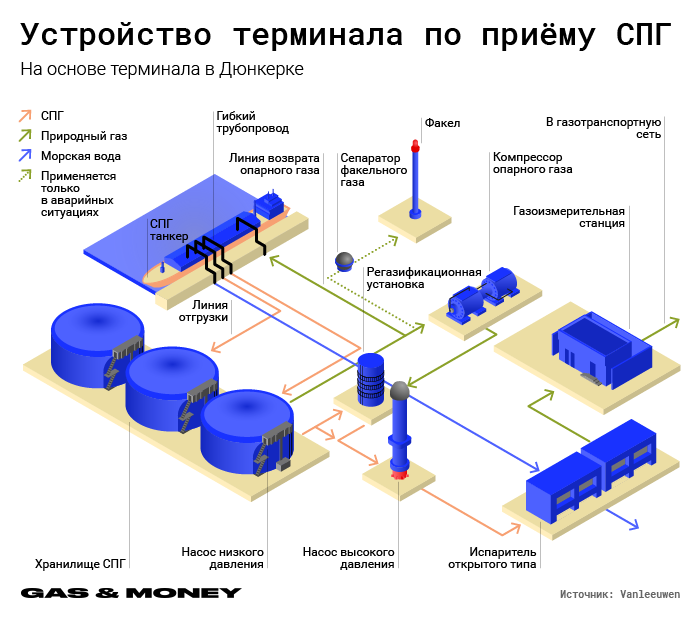

СУГ регазифицируется в газ прямо в газгольдере. А регазификация СПГ производится на специальных промышленных установках без доступа кислорода. По физике жидкий метан при положительной температуре постепенно превращается в газ. Однако если это будет происходить прямо на воздухе вне специальных условий, то такой процесс приведет к взрыву.
После того, как природный газ в виде СПГ сжижают на заводе, его перевозят, а потом опять на заводе (только регазификационном) превращают обратно в газообразное состояние для дальнейшего применения.
Сжиженный природный СПГ, технологии сжижения
ИА Neftegaz.RU. Сжиженный природный газ (СПГ) — природный газ, искусственно сжиженный охлажденный до -160°C для облегчения хранения и транспортировки.
СПГ — это бесцветная жидкость без запаха, плотность которой в два раза превышает плотность воды. На 75-99% состоит из метана. Температура кипения составляет 158…-163°C. В жидком виде он не воспламеняется, не токсичен и не едкий. При использовании он испаряется в свое первоначальное состояние. При сгорании паров образуется углекислый газ (CO2) и водяной пар. В промышленности газ сжижают как для использования в качестве конечного продукта так и для использования в сочетании с процессами низкотемпературного фракционирования ПНГ и природных газов, которые позволяют отделить бензин, бутан, пропан и этан, а также гелий из этих газов. СПГ производится из из природного Газ путем сжатия и последующего охлаждения. При сжижении природный Объем газа уменьшается примерно в 600 раз.
Свои среди своих
Первое российское оборудование по сжижению природного газа было изготовлено в прошлом году на предприятии «Росатома». Теплообменный аппарат для проекта «Ямал СПГ» сделали на заводе «ЗиО-Подольск» по заказу оператора проекта — совместного предприятия НОВАТЭКа, французской Total, китайских CNPC и Фонда Шелкового пути. Испаритель этана стал частью комплекса сжижения природного газа производительностью до 1 млн т СПГ в год в порту Сабетта на Ямале. Технология производства среднетоннажного СПГ здесь применяется также отечественная, разработанная в НОВАТЭКе, — «Арктический каскад». НОВАТЭК в рамках своего проекта «Обский СПГ» намерен заказать на этом же заводе производство криогенных теплообменников, а контракт на поставку компрессорного оборудования уже получил завод «Казанькомпрессормаш». Аналитик по газу Центра энергетики Московской школы управления «Сколково» Сергей Капитонов говорит, что это пока единственный успешный пример разработки и внедрения отечественной среднетоннажной технологии сжижения СПГ.
В отличие от крупнотоннажного СПГ в малотоннажных проектах успешных наработок больше, они внедряются в автономной газификации, говорит Александр Фролов. Одним из заметных игроков в этой области можно назвать предприятие «Гелиймаш». Темой интересуется и НОВАТЭК, реализующий проект строительства мини-завода «Криогаз-Высоцк», который должен производить малотоннажный СПГ для внутреннего рынка. Кроме того, газовая отрасль полностью обеспечена отечественными газоперекачивающими агрегатами. К ним относится и сверхмощная «Ладога-32», однако нужно учесть, что это лицензированный продукт, производство которого локализовано в России. Но всего этого недостаточно для стратегического рывка в развитии сегмента СПГ.
Помимо собственной технологии сжижения и ключевого компонента производства — криогенного теплообменника российским газовикам и энергетикам необходимо много сопутствующего оборудования. Это газовые турбины, компрессоры, насосы, перечисляет Сергей Капитонов. Разработка такого оборудования с технологической точки зрения не представляет большой сложности, но откладывать решение проблемы нельзя, запаса времени нет, говорит эксперт. «Без собственного оборудования сохранится высокий уровень затрат, а также останутся открытыми вопросы безопасности», — отмечает Сергей Капитонов. По его словам, использование отечественной технологии, своего современного оборудования развяжет руки российским компаниям в реализации будущих проектов СПГ без оглядки на поиски лицензиара, покупку технологии, процесс ее внедрения.
В Минпромторге потребности компаний в ключевом СПГ-оборудовании до 2035 года оценивают в 1,56 трлн руб. Это ведомство совместно с Минэнерго, а также НОВАТЭКом, «Газпромом» и «Роснефтью» работает над созданием технологий и оборудования для средне— и крупнотоннажного производства СПГ
Утверждена «дорожная карта» первоочередных мер по локализации критически важного оборудования и строительства судов-газовозов, занимающихся транспортировкой СПГ. И с 2020 года Минпромторг готов финансировать субсидии на НИОКР
В рамках программы импортозамещения разработан механизм по субсидированию затрат на проведение работ по созданию оборудования для производства СПГ. Намечена разработка опытных образцов компрессоров, насосов, криогенной арматуры и других видов продукции. Замглавы Минпромторга Василий Осьмаков пояснял, что финансирование проектов «дорожной карты» из средств федерального бюджета составит 3 млрд руб.
Проблемные турбины
Проблемной сферой отечественного энергомашиностроения в целом для газовой отрасли остается недостаток турбин средней и большой мощности — основного оборудования для ТЭС с парогазовым циклом, которое приходится импортировать. Все работающие газовые турбины большой мощности были поставлены в РФ Siemens, Ansaldo, MHPS, Alstom или General Electric, отмечает старший аналитик Центра энергетики Московской школы управления «Сколково» Юрий Мельников. Электростанции для «Ямал СПГ», завода СПГ на Сахалине и других предприятий также укомплектованы импортными газотурбинными установками малой или средней мощности.
Газовую турбину мощностью 170 МВт разрабатывает российская компания «Силовые машины»; консорциум в составе «Интер РАО», «Роснано» и Объединенной двигателестроительной корпорации занимается разработкой газотурбинного двигателя ГТД-110М. «РЭП-Холдинг», принадлежащий «Газпром энергохолдингу», идет по пути локализации производства импортного оборудования.
Какие надежды возлагает правительство на СПГ
России необходимо наращивать производство СПГ, чтобы успеть закрепиться на этом перспективном рынке, считает президент Владимир Путин. По оценкам экспертов, спрос на газ к 2040 году увеличится более чем на 40%, а поставки сжиженного газа могут вырасти на 70%. Доля России на мировом рынке СПГ составляет сегодня порядка 5%, но к 2040 году планируется увеличить ее втрое, а производство отечественного сжиженного газа – в 8 раз.
Однако для того чтобы достичь таких результатов, России необходимо освоить технологии крупнотоннажного сжижения газа и наладить производство соответствующего оборудования. Поскольку сейчас у нас все импортное, то, по самым грубым оценкам, только в рамках капитальных затрат на сжижение нам придется «возвращать» поставщикам оборудования до 40% от цены реализации СПГ на конечных рынках.
Президент предложил привлечь к изготовлению оборудования для заводов СПГ российские оборонные предприятия. Предполагается, что в дальнейшем на заводе «Ямал СПГ» будет построена четвертая линия уже с помощью российских технологий. Мощность ее составит всего 1 миллион тонн, но зато она позволит «обкатать» технологии, которые затем будут применяться при строительстве других предприятий. Локализация производства поможет обеспечить загрузку отечественных заводов. По планам правительства, доля отечественного оборудования для проектов СПГ должна достичь 80% через пять лет.
Кроме того, «Ямал СПГ» позволяет освоить новый экспортный маршрут – через Северный морской путь, без строительства дорогостоящих газопроводов. Правда, вместо этого придется построить 15 танкеров-газовозов. Помимо них, в Баренцевом море планируется возвести четыре искусственных острова, на которых разместится Центр строительства крупнотоннажных морских сооружений. Там будут изготавливать морские комплексы по производству, хранению и отгрузке сжиженного природного газа, а также ремонтировать и обслуживать морскую технику и оборудование, используемые для освоения морских нефтегазоконденсатных месторождений. Острова обойдутся более чем в 25 миллиардов рублей, которые предоставит ОАО «Кольская верфь». Для первой очереди самого Центра строительства потребуется еще более 50 миллиардов рублей.
Техника безопасности при использовании СПГ
Важной и особо значимой проблемой в технике безопасности является разлив СПГ, его распространение и испарение. На данный процесс влияет понижение давления и теплообмен
Еще одна проблема — это возгорание СПГ. В свободной атмосфере горение внутри смеси метана с воздухом распространяется теплопроводностью и диффузией свободных радикалов со скоростями в пределах 5-15 м/с в зависимости от состава смеси. Это явление медленной дефлаграции (горение без взрыва) не вызывает существенного повышения давления, другими словами, взрыва не происходит, что произошло бы в закрытом объеме. При возгорании СПГ выделяемая теплота рассеивается тепловым излучением и конвекцией; интенсивность теплового излучения пожара на данном расстоянии определяется этим рассеиванием и атмосферным поглощением.
В случае налива в резервуар СПГ с плотностью, отличающейся от плотности уже хранимого СПГ, может случиться, что обе жидкости не перемешаются, образуя два различных слоя (стратификация СПГ). Это расслоение стабильно, если более плотная жидкость находится на дне. В жидкости образуются две ячейки с независимой циркуляцией. Происходит конвективный обмен, теплота и массы обмениваются на границе двух слоев. Когда плотности жидкости в двух ячейках почти сравниваются, граница раздела исчезает, и жидкости в слоях перемешиваются. Это перемешивание, обычно очень быстрое, сопровождается часто внезапным обильным испарением хранимого СПГ. Чтобы не допустить стратификацию используются устройства перемешивания или выбираются соответствующие способы заполнения резервуара.
Как же рассчитать
Если вы хотите сами рассчитать, то это в принципе сделать несложно. Вы можете по формулам, которые мы показали, сами просчитать стоимость сжиженного газа и природного газа, и для себя понять разницу. Но если вам не хочется этого делать, можете воспользоваться нашими данными. Мы уже неоднократно это делали, неоднократно просчитали. У нас на канале есть даже видео, и есть отдельная статья, где мы сравниваем разные виды топлива: и дрова, и дизель, и сжиженный газ, и природный газ. Там всё очень подробно рассказано. Заходите, смотрите, изучайте.
Для тех, кто не хочет не считать, не смотреть видео, то просто воспользуйтесь моим советом. Мы уже неоднократно считали сами. Стоимость природного газа где-то примерно в два раза дешевле, чем стоимость отопления на сжиженном газе. Поэтому, если у вас есть возможность подключить природный газ недорого, обязательно его подключайте. Это будет для вас самое выгодное, что может быть на сегодняшний день.
Приведу пример, для отопления дома площадью в 100-150 квадратов природным газом вам потребуется финансов, примерно, 1500-2000 рублей в месяц, это в отопительный сезон зимой. Соответственно, сжиженного газа вам понадобится где-то на 3000-4000 рублей. Поэтому, если у вас есть возможность подключить природный газ, подключайте природный. Но если такой возможности нет, подключайте сжиженный. Ничего страшного в этом нет.
Температурный предел
Так как СПГ отличается очень низкой температурой, он превращается в криогенную жидкость. Все вещества у которых температура ниже минус 100 градусов, считаются криогенными. Для их переработки разрабатываются специальные технологии.
В зависимости от криогенной температуры происходит изменение свойств различных контактирующих материалов. Они становятся хрупкими, резко снижается их функциональность, уменьшается прочность. Именно поэтому, для работы с СПГ применяются особые технологии, используются специальные материалы.
Достоинством такого топлива считается невысокая стоимость, простое обслуживание. После выработки, метан не требует дополнительной обработки. Затем проводится ряд технологических операций, которые позволяют проводить заправку любых автомобилей.
Сжиженный природный газ. Зачем он нужен и как его производят
Природный газ необходим многим людям для нормальной жизни. Он используется в многоквартирных домах и частных домохозяйствах для отопления, приготовления пищи и производства горячей воды, а также в качестве топлива для котлов и теплоэлектростанций. В большинстве случаев она транспортируется непосредственно к потребителям по трубопроводам, но их невозможно проложить повсеместно. Но что происходит, когда газ преобразуется в сжиженный газ? Да, это довольно сложно, но он сократится в 600 раз, и его можно будет даже транспортировать в районы, удаленные от газовых месторождений и хранилищ. Как это может произойти? сжижение А о том, как перевозится товар, мы расскажем в нашей истории.
Природный газ в естественном состоянии занимает огромные объемы и обычно хранится в подземных толщах горных пород, а оттуда транспортируется по трубопроводам непосредственно к потребителю. Однако есть участки, где прокладка кабелей невозможна. И единственный способ доставить туда топливный газ — это преобразовать его в жидкое топливо.
При сжижении природный Газ охлаждается до температуры -160 градусов Цельсия, что уменьшает его объем в 600 раз. В таком Поддерживая нужное давление и температуру, его можно транспортировать куда угодно, газифицировать и использовать по назначению.
Стоит отметить, что сжиженный Газ бесцветен и не имеет запаха. Его состав в основном состоит из метана. Он нетоксичен и невоспламеняем, а в открытом пространстве при нормальной температуре СПГ возвращается в газообразное состояние. Как только газ смешивается с воздухом, он становится взрывоопасным и может воспламениться в концентрации от 4,4% до 17%.
• Сжиженный природный Газ необходим для отопления муниципальных и промышленных зданий, которые находятся далеко от газопровода. Для этого после транспортировки на специальных заводах он преобразуется обратно в газообразное состояние, а затем передается потребителям.

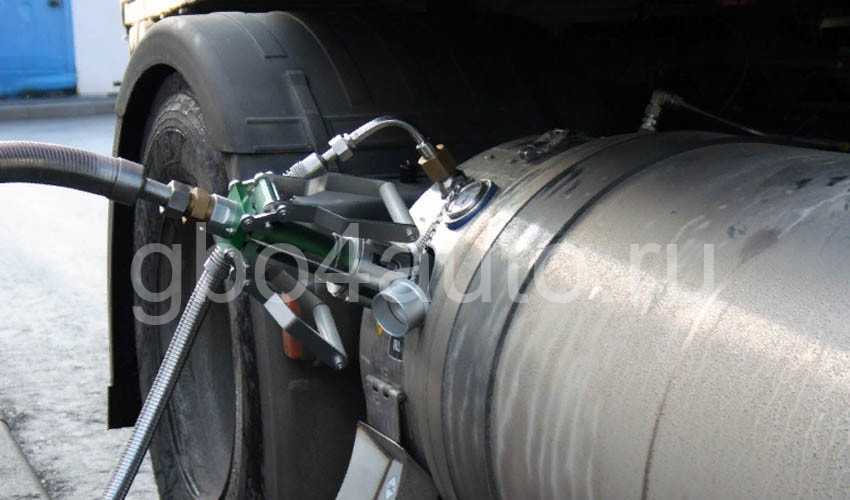

— Почти все виды транспорта работают на природном газе: Автомобили, корабли и поезда. Его также Он используется в производстве двигателей и другого оборудования.
— СПГ необходим для удовлетворения пиков спроса, например, зимой, когда потребление возрастает.
Процесс добычи газа сжиженного природного Процесс добычи газа очень дорогой. Как минимум, необходимо построить специальный завод. В процессе теряется до 25 % первоначально произведенной энергии. сжижения При этом теряется до 25 % первоначального объема: т.е. на каждые 3 тонны СПГ приходится 1 тонна вещества. Однако природный Газ пользуется большим спросом на мировом рынке, поэтому он окупается.
Как это работает? сжижение? Сначала готовится газовая смесь: Ненужные примеси, такие как вода, гелий, водород, азот и т.д., удаляются. Обычно это делается следующим образом так молекулярные сита, которые представляют собой однородные кристаллические песчинки, способные поглощать влагу.
На второй стадии очистки из смеси удаляются тяжелые углеводороды так, чтобы содержание примесей не превышало 5 %. Затем газ начинает охлаждаться.
Сам процесс сжижения Это делается шаг за шагом. На каждом этапе газ сжимается 5-12 раз, затем охлаждается и передается на следующий этап. Фактический переход из газообразного состояния в жидкое происходит после последней стадии сжатия
Важно добавить, что, что сжиженный Газ хранится только при определенном давлении и температуре в специальных криогенных резервуарах
Транспортировка также В этих условиях газ транспортируется специальными судами (газовозами) или специальными транспортными средствами. По прибытии на место сжиженный Газ закачивается в хранилище на суше или на плавучее сооружение.
Страны-потребители
Основными импортёрами СПГ в 2015 году были:
- Япония (118 млрд м³ в год);
- Республика Корея (43,7 млрд м³);
- Китай (26,2 млрд м³);
- Индия (21,7 млрд м³);
- Тайвань (18,7 млрд м³);
- Испания (13,1 млрд м³);
- Великобритания (12,8 млрд м³);
На 2014 год 29 стран импортировали СПГ.
За последние десять лет мировой спрос на СПГ увеличился вдвое, составив в 2016 году 258 млрд тонн.
Импорт СПГ в Европу
На территории Европы расположено около тридцати крупных регазификационных терминалов, суммарная мощность которых по состоянию на конец 2016 г. превышала 218 млрд кубометров в эквиваленте природного газа. Однако в число крупнейших потребителей СПГ европейские страны не входят. Общий импорт СПГ в Европу в 2016 г. составил всего лишь 51 млрд кубометров в эквиваленте (15,3 % мирового рынка этого продукта).
При этом крупные поставки осуществлялись в Испанию (13,2 млрд кубометров), Великобританию (10,5 млрд кубометров), Францию (9,7 млрд кубометров).
Одна из причин низкой активности европейских стран на рынке СПГ — его высокая стоимость. В результате существующие регазификационные мощности не востребованы, терминалы работают с довольно низкой загрузкой. В 2016 г. загрузка мощностей терминалов колебалась от 19 % в Нидерландах и 20 % в Великобритании до 31 % в Бельгии и 37 % в Италии.
Сжиженный природный газ (СПГ), технологии сжижения | Энергоресурсы, топливо
Сжиженный природный газ (СПГ) — природный газ, искусственно сжиженный путём охлаждения до −160 °C, для облегчения хранения и транспортировки.
СПГ представляет собой бесцветную жидкость без запаха, плотность которой в 2 раза меньше плотности воды.
На 75-99 % состоит из метана. Температура кипения −158…−163 °C.
В жидком состоянии не горюч, не токсичен, не агрессивен.
Для использования подвергается испарению до исходного состояния.
При сгорании паров образуется диоксид углерода и водяной пар.
В промышленности газ сжижают как для использования в качестве конечного продукта, так и с целью использования в сочетании с процессами низкотемпературного фракционирования ПНГ и природных газов, позволяющие выделять из этих газов газовый бензин, бутаны, пропан и этан, гелий.
СПГ получают из природного газа путём сжатия с последующим охлаждением.
При сжижении природный газ уменьшается в объёме примерно в 600 раз.
1 тонна СПГ — это примерно 1,38 тыс м3 природного газа.
Процесс сжижения идет ступенями, на каждой из которых газ сжимается в 5-12 раз, затем охлаждается и передается на следующую ступень.
Собственно сжижение происходит при охлаждении после последней стадии сжатия.
Процесс сжижения таким образом требует значительного расхода энергии — до 25 % от её количества, содержащегося в сжиженном газе.
Ныне применяются 2 техпроцесса:
— конденсация при постоянном давлении (компримирование), что довольно неэффективно из-за энергоемкости
— теплообменные процессы: рефрижераторный — с использованием охладителя и турбодетандерный/дросселирование с получением необходимой температуры при резком расширении газа.
В процессах сжижения газа важна эффективность теплообменного оборудования и теплоизоляционных материалов.
При теплообмене в криогенной области увеличение разности температурного перепада между потоками всего на 0,5ºС может привести к дополнительному расходу мощности в интервале 2 — 5 кВт на сжатие каждых 100 тыс м3 газа.
Недостаток технологии дросселирования — низкий коэффициент ожижения — до 4%, что предполагает многократную перегонку.
Применение компрессорно-детандерной схемы позволяет повысить эффективность охлаждения газа до 14 % за счет совершения работы на лопатках турбины.
Термодинамические схемы позволяют достичь 100% эффективности сжижения природного газа:
— каскадный цикл с последовательным использованием в качестве хладагентов пропана, этилена и метана путем последовательного снижения их температуры кипения,
— цикл с двойным хладагентом — смесью этана и метана,
— расширительные циклы сжижения.
Процесс сжижения газа:
Оборудование СПГ-завода:
— установка предварительной очистки и сжижения газа,
— технологические линии производства СПГ.

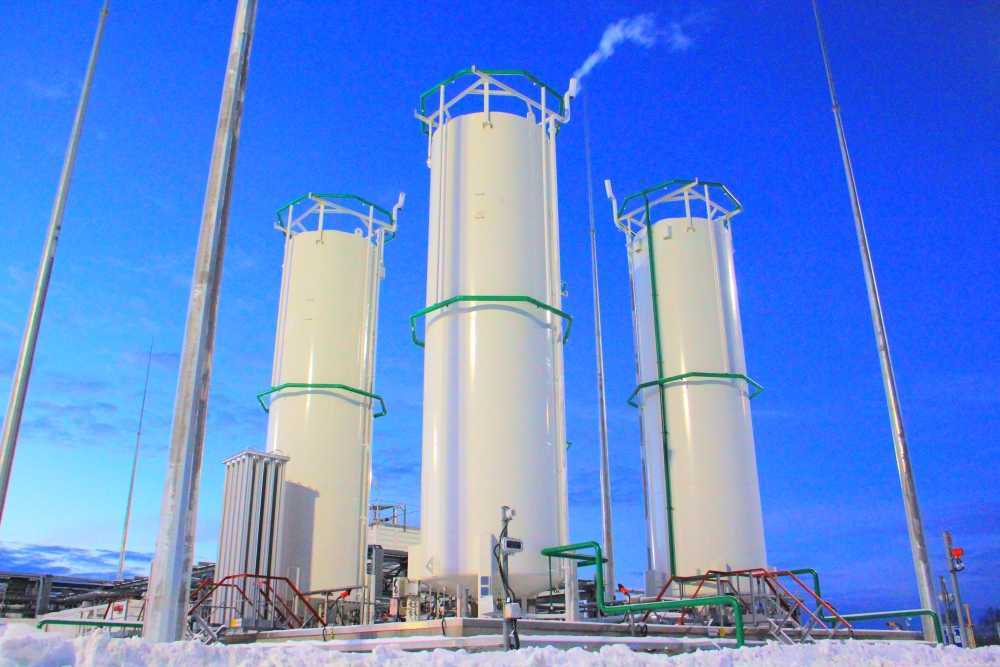

— резервуары для хранения, в тч специальные криоцистерны, устроенные по принципу сосуда Дюара.
— для загрузки на танкеры — газовозы,
— для обеспечения завода электроэнергией и водой для охлаждения.
Существует технология, позволяющая сэкономить на сжижении до 50 % энергии, с использованием энергии, теряемой на газораспределительных станциях при дросселировании природного газа от давления магистрального трубопровода (4-6 МПа) до давления потребителя (0,3-1,2 МПа).
При этом используется как собственно потенциальная энергия сжатого газа, так и естественное охлаждение газа при снижении давления.
При этом дополнительно экономится энергия, необходимая для подогрева газа перед подачей к потребителю.
Чистый СПГ не горит, сам по себе не воспламеняем и не взрывается.
На открытом пространстве при нормальной температуре СПГ возвращается в газообразное состояние и быстро растворяется в воздухе.
При испарении природный газ может воспламениться, если произойдет контакт с источником пламени.
Для воспламенения необходимо иметь концентрацию испарений в воздухе от 5 % до 15 %.
Если концентрация до 5 %, то испарений недостаточно для начала возгорания, а если более 15 %, то в окружающей среде становится слишком мало кислорода.
Для использования СПГ подвергается регазификации — испарению без присутствия воздуха.
СПГ является важным источником энергоресурсов для многих стран, в том числе Японии ,Франции, Бельгии, Испании, Южной Кореи.
Доставка СПГ — это процесс, включающий в себя несколько этапов:
— Транспортируется СПГ на специализированных морских судах танкерах — газовозах, оборудованных криоцистернами, а также на спецавтомобилях.
— Затем СПГ регазифицируется.
Регазифицированный СПГ транспортируется конечным потребителям по газопроводам.
Общая справка о метане
Под природными газами понимается метан СН4 – простейший углеводород без цвета и запаха. Метан – третий по распространенности газ во вселенной после водорода и гелия. О происхождении залежей природного газа в земной коре нет окончательного мнения, как и о происхождении нефти.
Природный газ содержит от 70 до 98% метана, остальное приходится на более тяжелые углеводороды: этан, пропан и бутан, а также неуглеводороды: воду, сероводород, углекислый газ, азот, гелий и другие инертные газы. Перед подачей в газотранспортную систему (ГТС) природный газ необходимо очистить и осушить, избавившись от воды, сероводорода, отделить тяжелые углеводороды и другие примеси. В магистрали пары воды могут конденсироваться или образовывать с газом кристаллические соединения – гидраты – и скапливаться на изгибах трубопровода, затрудняя продвижение газа. Сероводород вызывает сильную коррозию газового оборудования. В зависимости от состава природного газа применяют различные технологии осушки и разделения газов. Таким образом, остается чистый метан с незначительными примесями. Через ГТС метан поступает потребителям. Если ваше жилище подключено к газораспределительной системе, то на кухне в конфорке у вас горит именно метан. Этим же метаном после сжатия или сжижения заправляют газобаллонную технику.
Метан – газ без запаха, характерный аромат («При запахе газа звонить 09») ему придают меркаптаны, которые впрыскивают в газ перед закачкой в ГТС (16 г на 1000 м3). Этот метод придумали для обнаружения утечек из ГТС, протяженность которой насчитывает тысячи километров. При утечке меркаптановая отдушка привлекает ворон, скопища которых легко обнаружить во время облета трубопровода на вертолете.
Метан в 1,6 раза легче воздуха и при утечке моментально улетучивается. Метан взрывоопасен при концентрации в воздухе от 4,4 до 17%. Самая взрывоопасная концентрация – 9,5%. Определить наличие в воздухе метана легко по меркаптановым ароматам. В местах природного образования метана, где невозможно его определить по запаху, например в шахтах, используют газоанализаторы. Первыми шахтными газоанализаторами были канарейки. Газобаллонную технику хранят на открытых стоянках, а закрытые ремонтные зоны оснащают принудительной вытяжной вентиляцией. На магистральном газе без какой-либо подготовки работают энергетические установки различной мощности, подключенные непосредственно к трубе.
Сжиженный углеводородный газ
СУГ называется также сжиженным нефтяным газом, так как получают его на фракционных установках из попутного нефтяного газа. Это чистые газы или специальные смеси, используемые для отопления домов, получения электроэнергии, в качестве сырья для нефтехимической промышленности.
Преимущества СУГ топлива:
- дешевле солярки и электроэнергии из расчета выработки 1 кВт тепловой энергии;
- с его помощью можно создать как основной, так и резервный энергоноситель;
- экологически чистый, не образует гари и не имеет запаха.
Недостаток у СУГ сжиженного выявлен один: относительно высокая стоимость оборудования.
