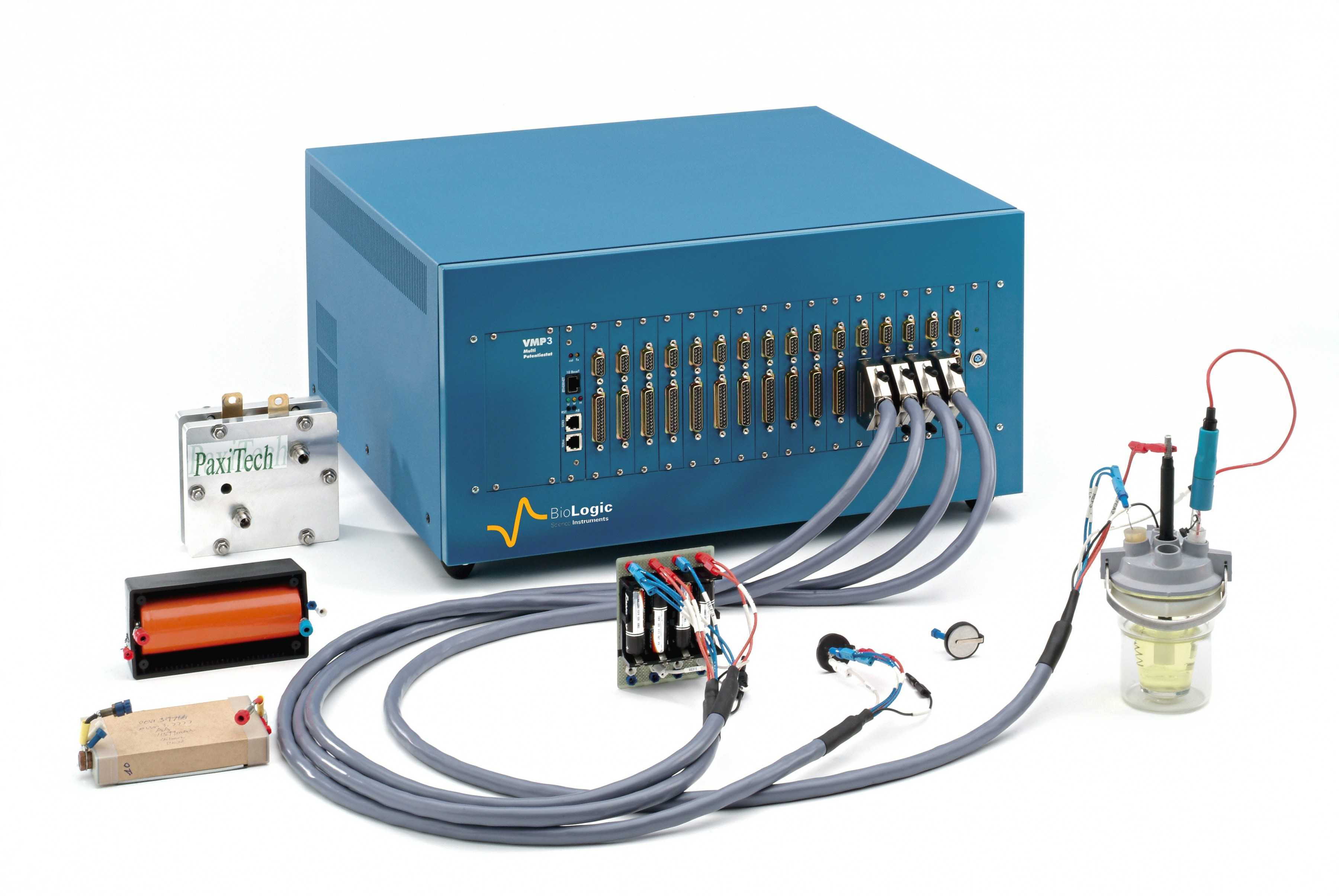

Принцип действия

В принципе, потенциостат измеряет разность потенциалов между рабочим (ET) и контрольным (Ref) электродами трехэлектродной ячейки (рис.1), пропускает ток через ячейку через противоэлектрод (CE) и измеряет ток. с помощью омического падения на резисторе .
япротив{\ displaystyle I _ {\ textrm {c}}}япротив{\ displaystyle I _ {\ textrm {c}}} рм{\ displaystyle R _ {\ textrm {m}}}рм{\ displaystyle R _ {\ textrm {m}}}

Операционный усилитель АО служит для поддержания разности потенциалов между опорным и рабочим электродом как можно ближе к входному потенциалу источника . Он регулирует свой выходной сигнал для автоматического управления током в ячейке, чтобы разность потенциалов между опорным и рабочим напряжением была как можно ближе к максимальной .
Eя{\ displaystyle E _ {\ textrm {i}}}Eя{\ displaystyle E _ {\ textrm {i}}}

Инжир. 1: Принципиальная схема потенциостата.

Чтобы понять, как работает потенциостат, вам нужно написать несколько классических электронных уравнений. Но перед этим мы можем заметить, что с электрической точки зрения электрохимическую ячейку с тремя электродами и измерительным резистором можно рассматривать как два импеданса (рис. 2). Импеданс последовательно интегрируется с импедансом границы раздела противоэлектрода и сопротивлением части электролита между противоэлектродом и электродом сравнения. Импеданс представляет собой межфазный импеданс рабочего электрода последовательно с сопротивлением части электролита между рабочим электродом и электродом сравнения.
рм{\ displaystyle R _ {\ textrm {m}}}Z1{\ displaystyle Z_ {1}}рм{\ displaystyle R _ {\ textrm {m}}}Z2{\ displaystyle Z_ {2}}

Инжир. 2: Функциональная схема потенциостата.

Роль операционного усилителя (АО) заключается в усилении разницы между входом и входом . Что математически переводится в уравнение:
+{\ displaystyle +}-{\ displaystyle -}

Eвнезнак равноВ(E+-E-)знак равноВ(Eя-Eр){\ displaystyle E _ {\ textrm {out}} = A \, (E ^ {+} — E ^ {-}) = A \, (E _ {\ textrm {i}} — E _ {\ textrm { r}})}. (1)

где коэффициент усиления АО. Прежде чем продолжить, мы должны сделать предположение, что через электрод сравнения не протекает ток или незначительный ток. Это соответствует действительности, поскольку электрод сравнения подключен к электрометру с высоким сопротивлением. Ток в электрохимической ячейке можно записать двумя способами:
В{\ displaystyle A}япротив{\ displaystyle I _ {\ textrm {c}}}

япротивзнак равноEвнеZ1+Z2{\ displaystyle I _ {\ textrm {c}} = {\ frac {E _ {\ textrm {out}}} {Z_ {1} + Z_ {2}}}}, (2)

а также:

япротивзнак равноEрZ2{\ displaystyle I _ {\ textrm {c}} = {\ frac {E _ {\ textrm {r}}} {Z_ {2}}}}. (3)

Комбинируйте уравнения. (2) и (3) приводят к уравнению (4):

Eрзнак равноZ2Z1+Z2Eвнезнак равноβEвне{\ displaystyle E _ {\ textrm {r}} = {\ frac {Z_ {2}} {Z_ {1} + Z_ {2}}} \, E _ {\ textrm {out}} = \ beta \, E_ {\ textrm {out}}}, (4)

где — часть выходного напряжения АО, возвращаемого на его вход, то есть скорость обратной связи (или скорость обратной связи ):
β{\ displaystyle \ beta}-{\ displaystyle -}

βзнак равноZ2Z1+Z2{\ displaystyle \ beta = {\ frac {Z_ {2}} {Z_ {1} + Z_ {2}}}}. (5)

Уравнения. (1) и (4) рисуем:

EрEязнак равноβВ1+βВ{\ displaystyle {\ frac {E _ {\ textrm {r}}} {E _ {\ textrm {i}}}} = {\ frac {\ beta \, A} {1+ \ beta \, A}} }. (6)

Когда количество очень велико по сравнению с одним, уравнение. (6) упрощается до:
β{\ displaystyle \ beta} В{\ displaystyle A}

Eязнак равноEр{\ displaystyle E _ {\ textrm {i}} = E _ {\ textrm {r}}}, (7)

что доказывает, что АО работает, чтобы поддерживать разность потенциалов между электродом сравнения и рабочим электродом близкой к входному напряжению .
Eя{\ displaystyle E _ {\ textrm {i}}}

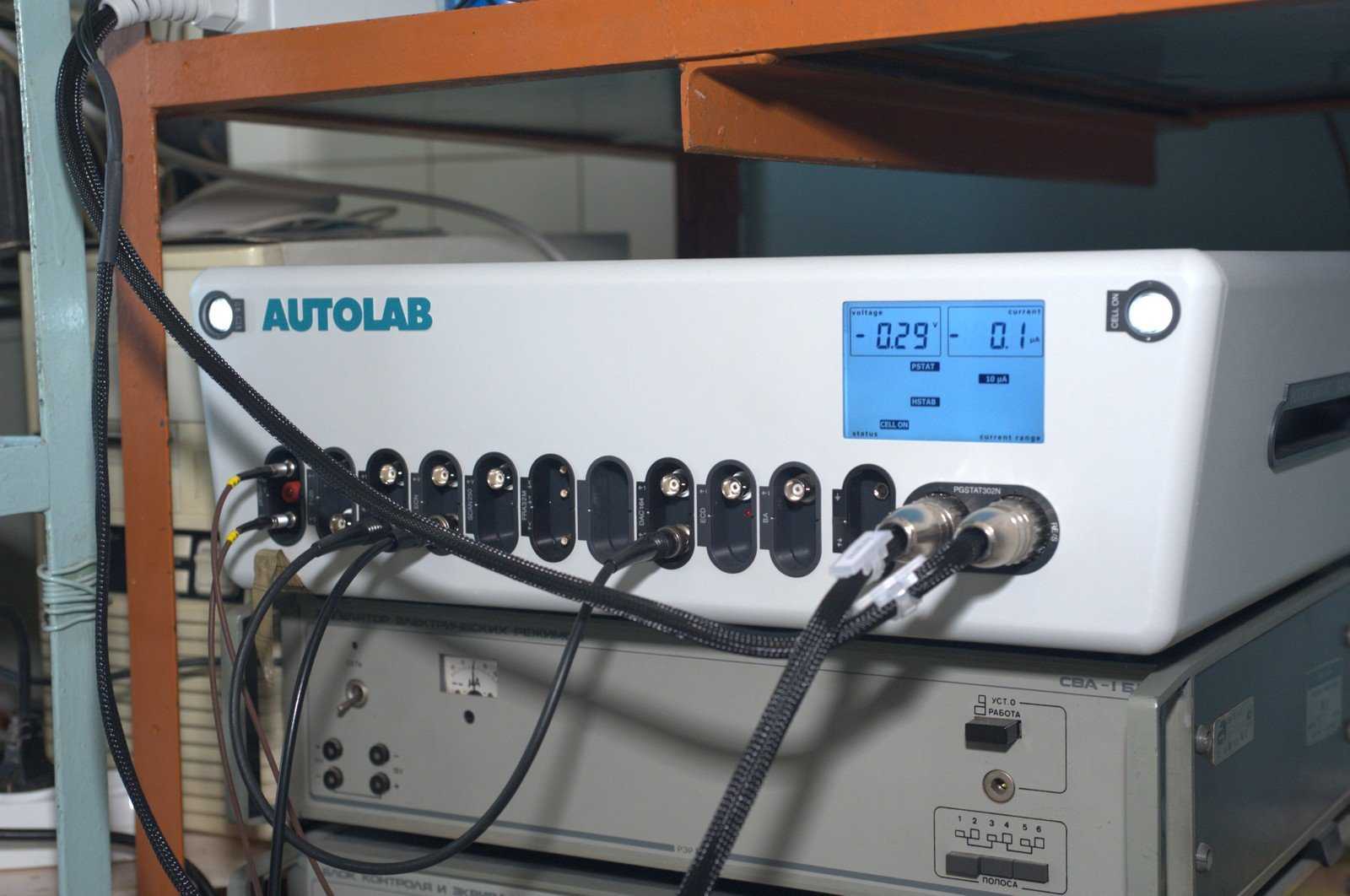

Потенциостат-гальваностат AUTOLAB PGSTAT302

FRA2

Существует еще одна возможность конфигурации: PGSTAT302 с BSTR10A или с BSTR20A для проведения экспериментов с токами большой силы (10А и 20А, соответственно). Такая конфигурация позволяет работать c частотным анализатором FRA2.

Конечно, для PGSTAT302 в наличии имеются и все другие модули. PGSTAT302 может работать как с тремя электродами, так и четырьмя электродами (например, для измерений в системе жидкость-жидкость).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максим. ток на выходе (потенциостат) ± 2 А
Максим. ток на выходе (гальваностат) ± 2 А
Макс. выходное напряжение. ± 30 В
Диапазон задания и измерения потенциала ±10 В
Макс.погрешность задания потенц. ±0.2% , ±2 мВ
Заданное разрешение потенц. 150 мкВ
Измеряемое разрешение потенц. 30 мкВ
Диапазоны тока 10 нA — 1 А , 9 диапазонов
Заданная и измеряемая погрешность тока ± 0.2% зад.тока и ± 0.2% диап. тока
Заданное разрешение тока 0.03% диап. тока
Измеряемое разрешение тока 0.0003% диап. тока
Мин.регистрируемый ток при диапазоне ток 10 нА 30 фА
Полоса частот потенциостата¹ > 1 МГц
Время нарастания/спада сигнала потенциостата(ступень в 1, 10 — 90 %)¹ < 500 нсек
Режимы работы потенциостата выс. скор./ выс. стабил.
Вход. импеданс электрометра > 1 TОм//< 8 пФ
Ток смещения на входе 25ºC < 1 пА
Полоса частот электрометра > 4 МГц
IR-компенсация зависит от выбр. диапазона:0 -20 Ом при 1 А до0 -200 МОм при 10 нА,есть прерыв. тока и положит. обр. связь
Разрешение 0.025%
Индикация на приборной панели потенциал и ток
Аналоговые выходы (разъем BNC) потенциал и ток
Вход. напряжения управления да
Количество электродов в ячейке 2, 3, 4
Режим усилителя тока 10 A да
Аналоговый интегратор по запросу
Константы времени 10 и 100 мс, 1 и 10 с
Интерфейсы USB
A/D преобразователь 16-бит c программным управлением усиления в 1, 10 и 100
Вспомогат. входные каналы 2
D/A преобразователь 16-бит, 4 канала
Вспомогат. выходные каналы 1
Цифровые I/O линии 48
Габариты (Д / Ш / В) 52 / 42 / 17 (cм)
Вес 27 кг
Требования к питанию 247 Вт, 100-240 В, 50/60 Гц

Примечание:¹ измеряемый при токе 1 мА, импеданс 1 кОм, высокоскоростной режим, когда это возможно.

Спецификации подлежат изменению без уведомления.

Минимальные требования к спецификациям компьютера:
Процессор: мин. Pentium III 450 Мгц
128 MB RAM Windows 2000, Windows XP
20 MB на жестком диске
Разрешение экрана мин. 800 x 600
USB порт

Дополнительные модули:BIPOT,
FI20,
ADC750,
SCANGEN,
FRA2,
ECD,
IME,
MUX,
pX,
BSTR20A
